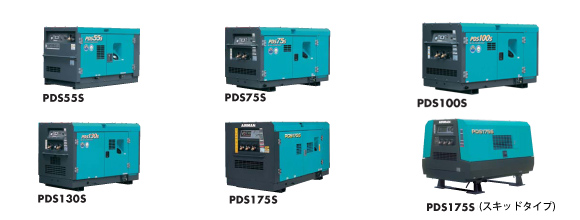

エンジンコンプレッサ　PDSシリーズ

コンプレッサ

	形式	空気量	吐出圧力	潤滑油量	サービスエアバルブ サイズ・数量
		m³/min	MPa [kgf/cm²]	L
PDS55S-5B	スクリュ回転形 1段圧縮油冷式	1.6	0.7［7.1］	8	20A・1ヶ
PDS75S-5B2		2.1		11	20A・2ヶ
PDS100S-5B2		2.8		11	20A・2ヶ
PDS130S-5B2		3.7		14	20A・2ヶ
PDS175S-5B2		5.0		16	20A・3ヶ
PDS175S-3B1 (スキッドタイプ)		5.0		16	20A・3ヶ

ディーゼルエンジン

	名称	形式	定格 出力	エンジン オイル量	燃料タンク 容量	バッテリー 数量
			kW/min-¹ [PS/rpm]	L	L
PDS55S-5B	シバウラ E673L-C	水冷 4サイクル 3気筒 過流室式	10.5/3200 [14.3/3200]	3	18	55B24R-MF ・1ヶ
PDS75S-5B2	シバウラ S753-C		15.2/3500 [20.7/3500]	4.5	26
PDS100S-5B2	シバウラ S773L		19/3500 [25.8/3500]	5.1	28
PDS130S-5B2	シバウラ N843L		28/300 [38/3000]	6	70
PDS175S-5B2	日デ 2A-TD27	水冷 4サイクル 4気筒 過流室式	38/2600 [51.5/2600]	12	90
PDS175S-3B1 (スキッドタイプ)	いすゞ DD-4LE2	水冷 4サイクル 4気筒 直噴式	37.9/3000 [51.5/3000]	12	90

ディーゼルエンジン

	全長×全幅×全高	乾燥質量	運転整備質量
	mm	kg	kg
PDS55S-5B	1300×700×820	320	350
PDS75S-5B2	1460×750×865	425	465
PDS100S-5B2	1460×750×865	435	475
PDS130S-5B2	1580×890×1060	680	760
PDS175S-5B2	1850×950×1060	800	900
PDS175S-3B1 (スキッドタイプ)	1850×1130×1200	740	840

・全長はボンネットのみの数値で把手は含みません。
・[ ]内は従来単位表示です。
・仕様は予告なく変更することがあります。

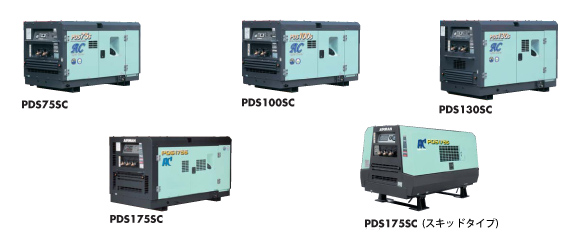

アフタクーラ仕様エンジンコンプレッサ　PDS-Cシリーズ

コンプレッサ

	形式	空気量	吐出圧力	潤滑油量	サービスエアバルブ サイズ・数量
		m³/min	MPa [kgf/cm²]	L
PDS75SC-5B2	スクリュ回転形 1段圧縮油冷式	2.1	0.7[7.1]	11	20Ａ・2ヶ
PDS100SC-5B2		2.8		11	20Ａ・2ヶ
PDS130SC-5B2		3.7		14	20Ａ・2ヶ
PDS175SC-5B2		5.0		16	20Ａ・3ヶ
PDS175SC-3B1 （スキッドタイプ）		5.0		16	20Ａ・3ヶ

ディーゼルエンジン

	名称	形式	定格 出力	エンジン オイル量	燃料 タンク量	バッテリー 数量
			kW/min-¹ [PS/rpm]	L	L
PDS75SC-5B2	シバウラ S753-C	水冷 4サイクル 3気筒 過流室式	15.2/3500 [20.7/3500]	4.5	26	80D26R-MF ・1ヶ
PDS100SC-5B2	シバウラ S773L		19/3500 [25.8/3500]	5.1	28
PDS130SC-5B2	シバウラ N843L		28/3000 [38/3000]	6	70
PDS175SC-5B2	日デ 2A-TD27	水冷 4サイクル 4気筒 過流室式	38/2600 [51.1/2600]	12	90
PDS175SC-3B1 （スキッドタイプ）	いすゞ DD-4LE2	水冷 4サイクル 4気筒 直噴式	37.9/3000 [51.1/3000]	7	90

寸法・質量

	全長×全幅×全高	乾燥質量	運転整備質量
	mm	kg	kg
PDS75SC-5B2	146×750×965	435	475
PDS100SC-5B2	1460×750×865	445	485
PDS130SC-5B2	1580×890×1060	680	760
PDS175SC-5B2	1850×950×1060	830	930
PDS175SC-3B1 （スキッドタイプ）	1850×1130×1200	760	860

・全長はボンネットのみの数値で把手は含みません。
・[ ]内は従来単位表示です。
・仕様は予告なく変更することがあります。
